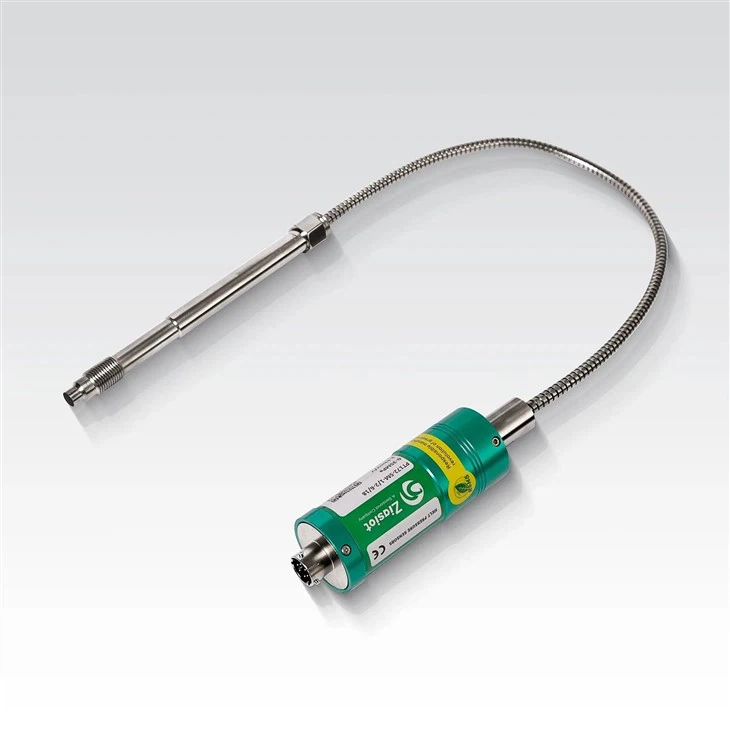

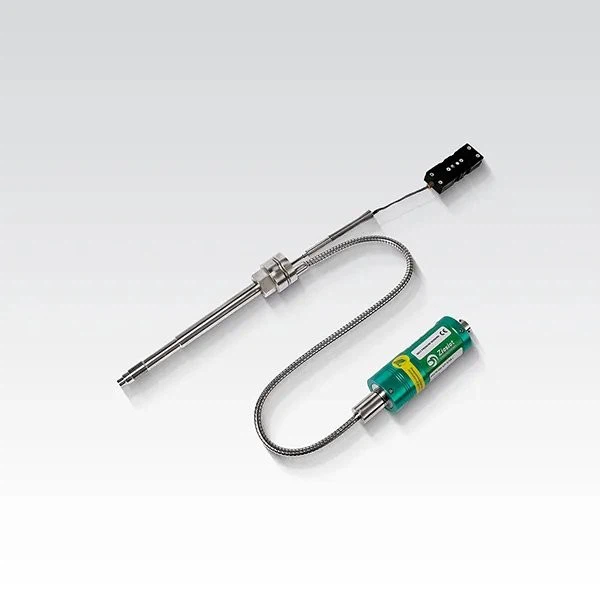

मिश्र धातु से भरा पारा - मुक्त कठोर या लचीला स्टेम पिघल दबाव ट्रांसड्यूसर



PT170/PT172/PT173 श्रृंखला पेटेंट पर्यावरण के अनुकूल मिश्र धातु भरने और एएफटी वैक्यूम भरने की तकनीक के उन्नत संस्करण को अपनाती है, जो सुरक्षित और गैर-विषाक्त, उच्च तापमान प्रतिरोध और स्थिर प्रदर्शन है।





PT170/PT172/PT173 श्रृंखला शीट, मिश्रित सामग्री, फिल्म, पाइप, खाद्य पैकेजिंग, मेडिकल पैकेजिंग इत्यादि जैसी स्वच्छ सामग्री की एक्सट्रूज़न प्रक्रिया के नियंत्रण के लिए उपयुक्त हैं।





• एएफटी प्रौद्योगिकी पर्यावरण अनुकूल मिश्र धातु माध्यम भराव
• उच्चतम तापमान प्रतिरोध 400 डिग्री तक पहुंच सकता है
• कई डायाफ्राम सामग्रियां वैकल्पिक हैं
• SIL2 और RoHS प्रमाणपत्र के साथ
• एक - कुंजी रेज़रो को साइट पर डीबग करना आसान है





दबाव सीमा	0~35बार; 0~2000बार	0~100बार; 0~2000बार
शुद्धता	±0.5% ; ±0.25%
ओवर लोड दबाव	1.5एफएसओ
पुल प्रतिरोध	350Ω व्हीटस्टोन ब्रिज
उत्पादन में संकेत	4-20mA	0~10Vdc, 0~5Vdc	3.33mV/V
शक्ति	9~36Vdc(मानक24Vdc)	18~36वीडीसी	6~12Vdc(मानक10Vdc)
भार प्रतिरोध (Ω)	<(U-9)/0.02	>10k
कैलिब्रेशन	80%एफएसओ
प्रक्रिया कनेक्शन	एम14×1.5, 1/2यूएनएफ, एम18×1.5
इन्सुलेशन प्रतिरोध(50Vdc)	1000MΩ
डायाफ्राम सामग्री	17-4पीएच, इनकॉनेल718, सी276
डायाफ्राम अधिकतम तापमान	400 डिग्री
फ़िल्म सामग्री	TiAIN
ई-कनेक्शन	6-पिन कनेक्टर (मानक), 8-पिन कनेक्टर (मानक)
विद्युत पर्यावरण तापमान	-20 डिग्री ~85 डिग्री
थर्मोकपल	जे टाइप, ई टाइप, के टाइप, पीटी100
सुरक्षा की डिग्री	आईपी65
स्थापना टोक़	<30Nm
फाइलिंग सामग्री	एटीएफ मिश्रधातु-भराव











लाइन पर प्रेशर सेंसर स्थापित होने के बाद, विद्युत कनेक्शन नीचे दिए गए वायरिंग आरेख में दिखाए अनुसार किया जाना चाहिए।

PT170/PT172/PT173 श्रृंखला एक एकीकृत प्रवर्धन सर्किट से सुसज्जित है, अंशांकन प्रक्रिया में पाइपलाइन गर्म होनी चाहिए और दबाव शून्य होना चाहिए। शून्य बिंदु को सक्रिय ऑटोज़ीरो फ़ंक्शन द्वारा समायोजित किया जाता है, जो दो पिनों को एक साथ शॉर्ट करके किया जाता है (वायरिंग देखें) या टूथपिक जैसी किसी वस्तु के साथ शेल के शीर्ष पर "Z" स्थिति स्क्रू को घुमाकर समायोजित किया जाता है, शून्य को रीसेट करने के लिए बटन को 3 सेकंड दबाएं (कृपया S" बिंदु को न छुएं)। इस फ़ंक्शन के बिना mV सिग्नल, पीछे के - अंत उपकरण के माध्यम से शून्य को रीसेट कर सकता है। फिर आउटपुट सिग्नल का 80% पता लगाया जाता है (वायरिंग आरेख देखें), और यह मानक 80% माप का सिग्नल प्रदान करेगा।





केबल को परिरक्षण परत केबल से कवर किया जाना चाहिए, प्रत्येक कोर तार लगभग 0.3 मिमी2 है, तापमान {{2}प्रतिरोध 105 डिग्री से कम नहीं है, प्रत्येक कोर तार कनेक्शन कॉलम को हीट श्रिंक ट्यूब अलगाव द्वारा इन्सुलेट और संरक्षित किया जाएगा, शील्ड तार को प्लग के साथ जोड़ा जाएगा {{4}धातु में, केबल वेल्डिंग को विशेष रूप से सावधान रहना चाहिए, अन्यथा इससे सिग्नल ट्रांसमिशन त्रुटि या उत्पादों को नुकसान हो सकता है, जियासियोट वेल्डेड विशेष केबल का उपयोग करने की सिफारिश की जाती है। केबल में अतिरिक्त लाइनों के लिए, प्रत्येक तार को इंसुलेटिंग टेप से अलग से लपेटा जाना चाहिए।











इंस्टालेशन

दबाव सेंसर स्थापित करते समय, सेंसर छेद निम्नलिखित ड्राइंग में चिह्नित आकार की आवश्यकता के भीतर होना चाहिए और असेंबली सटीकता को परीक्षण बोल्ट द्वारा जांचा जा सकता है। सेंसर स्थापित करने से पहले, पहले छेद में और धागों के बीच की अशुद्धियों को साफ करें, फिर सेंसर के धागे को गर्मी प्रतिरोधी घोल से लेपित किया जाता है, जिससे पेंच के दांतों से बचा जा सकता है।

इंस्टॉलेशन बल बहुत महत्वपूर्ण है, सेंसर का इंस्टॉलेशन टॉर्क केवल शाफ्ट (हेक्सागोन) पर कार्य कर सकता है, सेंसर के सिर पर कोई बल लागू न करें। आवास को उच्च तापमान वाले क्षेत्रों से दूर रखा जाना चाहिए।

1/2-20 यूएनएफ /एम14×1.5= अधिकतम शुरुआती टॉर्क: 40एनएम एम18 x 1.5=अधिकतम शुरुआती टॉर्क: 50 एनएम





हटाना

दबाव सेंसर (ट्रांसमीटर) को हटाने का काम हीटिंग स्थितियों (प्लास्टिक पिघलने बिंदु) के तहत किया जाना चाहिए। सेंसर (ट्रांसमीटर) को हटाते समय, ध्यान दें कि डायाफ्राम पर कोई संपर्क दबाव नहीं है। सेंसर (ट्रांसमीटर) को उतारने के लिए बल केवल शाफ्ट (हेक्सागोन) पर लगाया जाना चाहिए और सेंसर (ट्रांसमीटर) के सिर पर कोई बल नहीं लगाया जाना चाहिए









डायाफ्राम को साफ करने के लिए, ट्रांसमीटर की सीलिंग सतह और धागे का तापमान प्लास्टिक के पिघलने बिंदु के समान होना चाहिए। डायाफ्राम और सीलिंग सतह को मुलायम कपड़े से साफ किया जा सकता है, और धागे और कठोर रॉड को स्टील ब्रश या तांबे के ब्रश से साफ किया जा सकता है। (स्टील ब्रश से डायाफ्राम की सतह को न छुएं)





PT170/PT172/PT173 सीरीज मेल्ट प्रेशर सेंसर (ट्रांसमीटर) आमतौर पर अलग से पैक किए जाते हैं। कठोर छड़ के सामने के धागे पर, प्रेरण डायाफ्राम एक सुरक्षात्मक टोपी द्वारा संरक्षित होता है। इस सुरक्षात्मक टोपी को भंडारण के दौरान किसी भी समय कड़ा किया जाना चाहिए, और केवल स्थापना के दौरान ही खोला जाना चाहिए।
